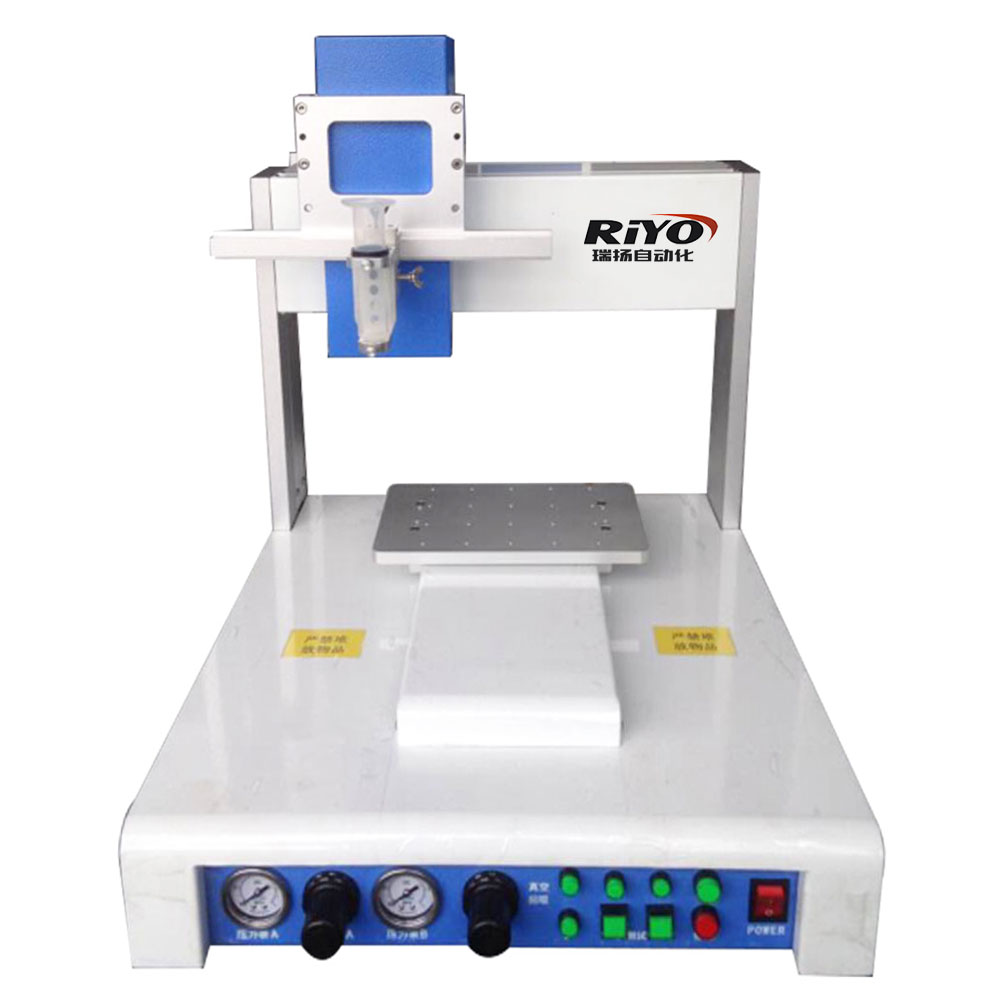

外形/規格：

·有效行程：X軸：300mm（點膠頭左右移動）

Y軸：300mm（工作臺前后移動）

Z軸：120mm （點膠頭上下移動）

·最高速度：X軸：500mm/sec

Y軸：500mm/sec

Z軸：300mm/sec

·運動精度：± 0.03MM

·驅動方式：步進電機+導軌

·面板控制：程序選擇，操作按鈕，急停

·編程界面：文本顯示器

·界面控制：位置調整，微進，程序選擇                 ·外接方式：可接SD卡上傳或下載

·最大承重：工作臺：15kgs                            ·程序容量：視SD卡大小而定

Z軸：4kgs                             ·電源：AC220V

·控制方式：點到點，直線到圓弧差補                   ·外型尺寸：490mm（左右）

·可劃圖形：線，園，??；連續劃線；點滴，注膠                     525mm（前后）

·機器配置：高精密微步進馬達 日本信濃                         610mm（高）

高精密運動驅動器 深圳雷賽            ·整機重量：40kgs

高精密線性導軌 臺灣上銀

高精密運動滑塊 臺灣上銀

高精密滾珠絲桿 臺灣上銀

高精密同步傳動帶 美國蓋茨

高精密調壓閥 臺灣亞德客

高精密電磁閥 臺灣亞德客

點膠控制氣動配件 臺灣亞德客

功能：

1．采用最新多軸點膠控制系統。

2.X、Y、Z三軸全部采用臺灣原裝線性導軌與美國橡膠傳送帶。

3.手持示教器操作，能記憶多個點膠作業文件，可隨時調用。可連接手持示教器，也可脫開手持示教器運行?？涩F(xiàn)場教導編程也可手持示教器導入CAD編程。

4.運動軌跡從點到點/直線/圓形/孤形/二軸/三軸的插補,循環定位精度在± 0.03MM以?xún)?nèi),可勝任各種復雜圖案.點.線.矩形.圓形等人工無法完成的點(涂)膠場合.最適宜制作自動化流水線生產線.一次教導編程后可長期自動作業,節省人力.可根據實際情況進行程序調整速度.

5.可任意改變中途的加工速度?？扇我饪刂泣c(diǎn)膠、涂膠的量。氣壓、真空回吸（控制膠水的滴漏）可任意控制。

6．可同時對多個產品進行點膠作業，生產效率成倍增長，附送全套配件.

7．工作精度可達到± 0.03MM.
